MexTRACE-MHB Коробка силовая распределительная

Описание

Коробка силовая распределительная MexTRACE-MHB для взрывоопасных зон, предназначена для различного применения: клеммная коробка для соединения силовых кабелей, греющих кабелей, корпус для установки Ex-компонентов.

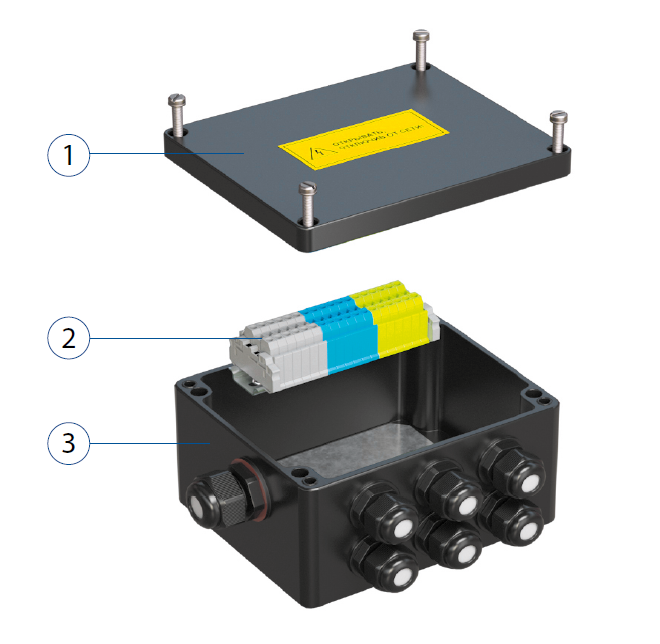

Конструкция

  1. Корпус
  2. Клеммы
  3. Крышка

Информация для заказа

Обозначение сторон коробки
Обозначение сторон коробки

Коробка силовая распределительная MexTRACE-MHB- ХХ / ХХ / XX / X / X


1
2
3
4
5

  1. количество и размер кабельных вводов. Индекс “G” при наличии заглушки. Дополнительно может быть указана сторона коробки для установки ввода. Индекс “m” при использовании металлического ввода для бронированного кабеля. Индекс “Gr” при наличии кольца заземления на металлическом сальнике для бронированного кабеля. Дополнительно может быть указана сторона коробки.


    Условные обозначения: XX M ХХ . XX ( XX )
    1.1 1.2 1.3 1.4
    1.1 - количество вводов;
    1.2 - размер сальникового ввода;
    1.3 - индекс типа ввода;
    1.3.1 - наличие заглушки кабельного ввода “G”;
    1.3.2 - металлический кабельный ввод для бронированного кабеля "mb"/ для небронированного"m";
    1.3.3- наличие кольца заземления "Gr";
    1.3.4 - наличие отверстия “O”;
    1.3.5 - наличие отверстия с заглушкой “OG”;
    1.4 - сторона расположения ввода.

    При отсутствии обозначения кабельного ввода применяется пластиковый сальниковый ввод.

    Пример: MexTRACE-HB-XX/ХХ/1М25.G(D),1M25.O(A)/...
    Коробка с одним пластиковым сальником и пластиковой заглушкой на стороне D, с одним отверстием на стороне А.


  2. типоразмер применяемой коробки (выбирается исходя из требуемого количества и размеров кабельных вводов).

    Таблица типоразмеров

    Размер ШхВхГ, мм

    Типоразмер

    113х113х85

    113

     122х120х90 122

    182х152х109

    182

    271х134х136

    271

    271х271х136

    271*

     280х271х145 280

    400х250х160

    400

    544х271х136

    544


  3. размер и количество применяемых винтовых зажимов. Индекс “П” при применении пружинных зажимов. Индекс “PE” для клемм заземления. Если необходима шина заземления указывается “шина PE”. Индексы “b”, “g” и другие применяются для определения цвета клемм.

    Типы зажимов

    Наименование

    Описание

    K1

    Для кабелей с сечением от 0,14 до 4 мм2

    K2

    Для кабелей с сечением от 0,14 до 6 мм2

    K3

    Для кабелей с сечением от 0,2 до 10 мм2

    K4

    Для кабелей с сечением от 0,5 до 16 мм2

    K5

    Для кабелей с сечением от 1,5 до 25 мм2

    K6

    Для кабелей с сечением от 1,5 до 50 мм2

4 - количество и сечение перемычек, по аналогии с зажимами.
5 - индекс “L” при наличии индикаторной лампы (зеленый свет).
Пример записи: MexTRACE-МHB-ХХ/ХХ/XX/Х/L

Маркировка

Артикул

Тип датчика

Наличие токового выхода

MexTRACE-PT100-EXE-1

PT100


MexTRACE-PT100.4/20-EXE-1

PT100

+


Например, для заказа коробки силовой распределительной MexTRACE-MHB для Шести подключений, размером 182х152х109 с двумя пластиковыми сальниковыми вводами М32 с пластиковой заглушкой на стороне А, шестью отверстиями с заглушками, с 8 винтовыми зажимами типа k3 с серыми клеммами, с 8 винтовыми зажимами типа k3 с синими клеммами, с 8 винтовыми зажимами типа k3 с РЕ клеммами, с тремя перемычками типа k3, с индикаторной лампой.

MexTRACE-МHB-2M32.G(A),6M25.OG/182/8g,8b,8PE-K3/3/L


Общие характеристики

Частота питающей сети

50 Гц

Напряжение питания

До 690 В, с глухозаземленной нейтралью TN-S

Допусимая наружная температура

-60°C...+55°C

Подвод кабеля

Нижний

Степень защиты

IP 66

Сертификат, категория взрывозащиты

Соответствует требованиям ТР ТС 012/2011,
№ТС RU C-RU.АА71.В.00076/19, 1 Ex e IIC T6...T4 Gb X и
Ex tb IIIC T800C...1300C Db X или 1 Ex e IIC T6...T4 Gb X
или Ex tb IIIC T800C...1300C Db X

Материал

Армированный стекловолокном реактопластичный полиэстер
