MexTRACE-RMМ-EXE

Описание

Модуль измерения  MexTRACE-RMM-EXE предназначен для измерения температур в составе централизованного автоматизированного управления электрообогревом. Модуль измерения MexTRACE-RMM-EXE позволяет подключить до 12 датчиков типа Pt100, измеряющих температуру окружающей среды или трубопроводов в системе электрообогрева.

Модули MexTRACE-RMM-EXE связаны со шкафом связи по интерфейсу RS-485 для обеспечения централизованного контроля за температурой.

Один кабель RS-485 типа «витая пара» соединяет до 32 модулей MexTRACE-RMM-EXE, что дает возможность контролировать до 384 внешних датчиков температуры.

Конструкция

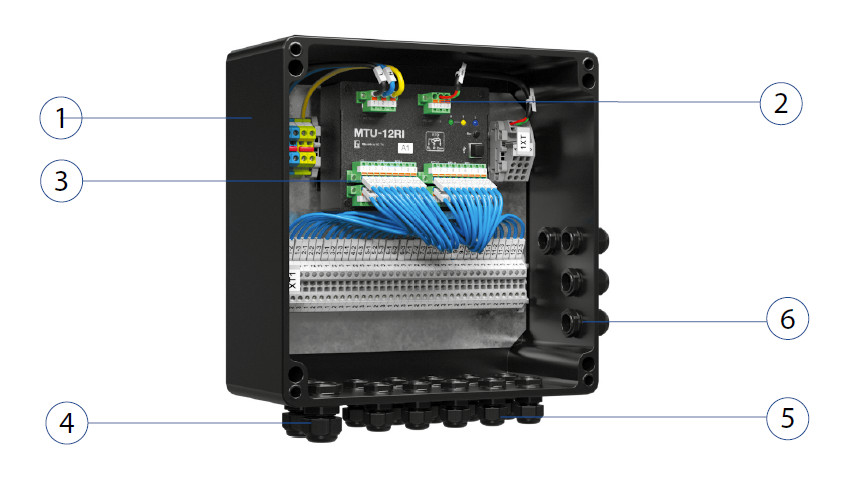

1. Взрывозащищенная соединительная коробка
2. Взрывозащищенный измерительный контроллер
3. Клеммные соединители
4. Сальники ввода кабеля связи
5. Сальники ввода кабеля питания
6. Сальники ввода датчиков измерения температуры

Информация для заказа

Для заказа модуля измерения и преобразования сигналов датчиков температуры MexTRACE-RMM-EXE необходимо указать артикул: MexTRACE-RMM-EXE

Общие характеристики

Номинальное напряжение 230 В, 50 ГЦ
Вид системы заземления TN-S, TN-C, TN-C-S
Количество линий измерения 12
Тип линии

Температурный, для Pt100

 100 Н

 Cu 100

Cu 50

 100 M

 50 M

Pt 50

 50 П

100 П

Диапазон измерения -100...+700°С
Схема подключения датчика температуры Трехпроводная
Степень защиты IP 66
Интерфейс связи (интерфейс связи 2) / протокол RS-485(CAN) / ModBus RTU (CANopen)
Сертификат, категория взрывозащиты Соответствует требованиям ТР ТС 012/2011, №ТС RU C-RU.AM02.B.00549/21, 1Ex e mb [ia Ga] IIC T5 Gb X
Габариты ШхВхГ 400х250х121 мм

Принципиальная схема (пример)

Схема внешних подключений

Схема внешних подключений MTU-12RI EX Пример
Схема внешних подключений Пример использования MEXTRACE-RMM-EXE в качестве интеллектуального модуля измерений для модуля управления MEXTRACE-RMO-EXE
