MexTRACE-RMO-EXE-03
MexTRACE-RMO-EXE-03

Описание

Трехканальный       (трехфазный)       терморегулятор MexTRACE-RMO-EXE-03 предназначен для управления 3 однофазными линиями или одной трехфазной линией электрообогрева и контроля состояния нагревательными элементами.


Терморегулятор может управлять нагрузкой как по данным собственных измерений, так и по данным, полученным от внешних модулей. Возможно управление по температуре трубопровода без применения температурных датчиков по токовым параметрам нагрузки.

MexTRACE-RMO-EXE-03 обеспечивает измерение рабочего тока, измерение дифференциального тока (тока утечки), а также выполнение функций блокировок по данным параметрам.

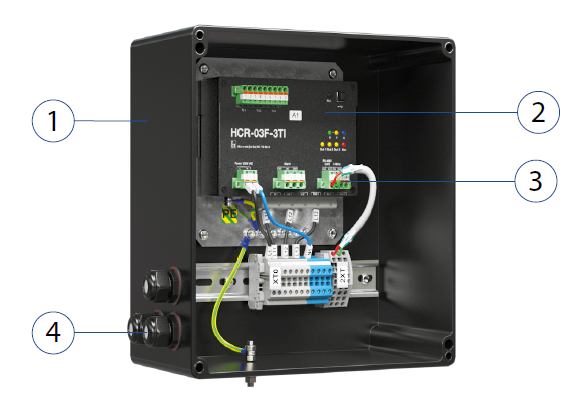

Конструкция

1. Взрывозащищенный корпус

2. Взрывозащищенное устройство управления трехфазной нагрузкой

3. Клеммы

4. Кабельные вводы

Информация для заказа

При заказе модуля распределения и управления (3 линия управления) необходимо указать артикул: MexTRACE-RMO-EXE-03
При заказе контроллера управления необходимо указать артикул: HCR-03F-3TI EX

Общие характеристики

Номинальное рабочее напряжение питания 230 В, 50 Гц
Количество линий управления 3
Рабочий ток до 40 А
Интерфейс связи (опционально) / протокол RS-485(CAN) / ModBus RTU (CANopen)
Вид системы заземления TN-S, TN-C, TN-C-S
Степень защиты IP 66
Сертификат, категория взрывозащиты Соответствует требованиям ТР ТС 012/2011, №ТС RU C-RU.AM02.B.00549/21, 1Ex e mb [ia Ga] IIC T5 Gb X
Тип подключаемых датчиков температуры Pt100; Pt1000; Ni100 ; Cu 100 ; Cu 50; 100 M; 50 M; Pt 50; 50 П; 100 П; 1000 П
Количество подключаемых температурных датчиков до 3 шт.
Схема подключения температурных датчиков трехпроводная, двухпроводная
Коммутируемое напряжение переменного тока 0…480 В
Диапазон измерения тока нагрузки 0…40 А
Диапазон измерения дифференциального тока 0...400 мА
Диапазон рабочих температур -60...+55 °C
Габариты ШхВхГ 280х271х145 мм

Режим работы

Для управления нагревательными секциями предусмотрены следующие режимы работы:
- «Нагрев выкл.» («Heater OFF») - Линия постоянно выключена.
- «Нагрев вкл.» («Heater ON») - Линия постоянно включена.
- «Дистанционный» («Remote») - Управление линией происходит по сигналам с верхнего уровня через интерфейсы связи.
- «Режим термостата» («Thermal Relay») - Устройство поддерживает заданную пользователем температуру объекта по данным с датчика температуры.
- «ШИМ» («PWM») - Периодическое включение и отключение линии в зависимости от указанных пользователем периода и длительности рабочего цикла ШИМ.
- «Пропорциональный ШИМ» («Proportional PWM») - Длительность рабочего цикла ШИМ линейно интерполируется между двумя точками: верхней и нижней уставками. Для каждой уставки задаются температура и длительность рабочего цикла будет постоянно и равно значению в этой уставке. Если температура воздуха превышает верхнюю уставку, значение рабочего цикла будет нулевым, линия будет выключена. Время включения линии между нижним и верхним пределами определяется интерполяцией.

Схема внешних подключений

Схема внешних подключений HCR-03F-3TI EX
