CK-MI-1M Обогрев открытых площадок кабелем | "КРУС-Запад"
Описание
Нагревательный элемент постоянной мощности с минеральной изоляцией CK-MI-1M применяется для защиты от замерзания или поддержания температуры продукта в трубопроводах, емкостях и оборудовании с температурой воздействия до 850°С.
Нагревательный элемент постоянной мощности с минеральной изоляцией является комплектным изделием, состоящим из греющего кабеля, холодных вводов, соединительного комплекта и кабелей холодного ввода.

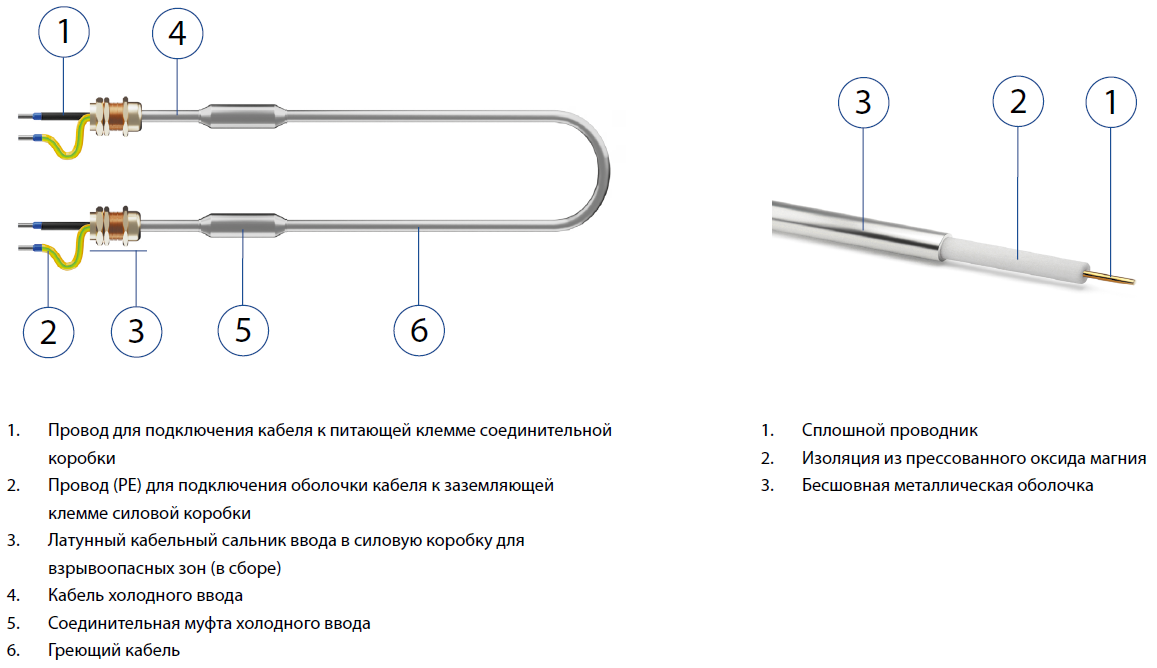

Конструкция
Модификации
Нагревательный элемент постоянной мощности, параллельного типа CK-MI-1M, изготавливаются в нескольких модификациях с использованием греющих кабелей с различными оболочками. Материал оболочки обозначается соответствующей латинской буквой в конце артикула.
Соответствие материала оболочки маркировке:
Сплав 400...............................................................................................................CK-MI-1M.N
Нержавеющая сталь...........................................................................................CK-MI-1M.S
Сплав 600...............................................................................................................CK-MI-1M.I
Сплав 825...............................................................................................................CK-MI-1M.A
Соответствие материала оболочки маркировке:
Сплав 400...............................................................................................................CK-MI-1M.N
Нержавеющая сталь...........................................................................................CK-MI-1M.S
Сплав 600...............................................................................................................CK-MI-1M.I
Сплав 825...............................................................................................................CK-MI-1M.A
Общие характеристики
| Максимальная температура воздействия на кабель с оболочкой из сплава 400 | 400°С |
| Максимальная температура воздействия на кабель с оболочкой из сплава 825 | до 700°С |
| Максимальная температура воздействия на кабель с оболочкой из нержавеющей стали | до 700°С |
| Максимальная температура воздействия на кабель с оболочкой из сплава 600 | до 850°С |
| Максимальная температура поддержания | 250°C для сплава 400; 450°C для нержавеющей стали; 600°C для сплава 600; 550°C для сплава 825 |
| Напряжение питания | до 600В |
| Тип подключения | 230 В - 1Р, 380 В - 2Р, 380 В - 3Р («звезда») |
| Материал оболочки | Сплав 825, сплав 600, сплав 400, нержавеющая сталь |
| Материал жилы | Медь, нихром, медно-никелевый сплав |
| Тип греющего кабеля | Последовательный , постоянной мощности |
| Классификация зон | Взрывоопасная, нормальная |
| Сертификат, категория взрывозащиты | Соответствует требованиям ТР ТС 012/2011, №ТС RU C-RU.НА65.В.00705/20, 1Ex de IIC T6...T1 Gb X, 1Ex e IIC T6...T1 Gb X, Ex tb IIIC Т85°С...Т450°С Db X |
Информация для заказа
При заказе необходимо выбрать артикул нагревательного элемента, соответствующего техническим требованиям проекта, из таблицы «Маркировка» и указать материал оболочки и расчетную длину в метрах.
Например, для заказа нагревательного элемента марки CK-MI.1M с использованием греющего кабеля с оболочкой из нержавеющей стали, с удельным сопротивлением 2500 Ом/км и расчетной длиной 30 метров, при рабочем напряжении нагревательного элемента 230 В необходимо указать следующее наименование: CK-MI-1M.S/2500/1P/30
