MexTRACE-HB Коробка силовая распределительная | "КРУС-Запад"

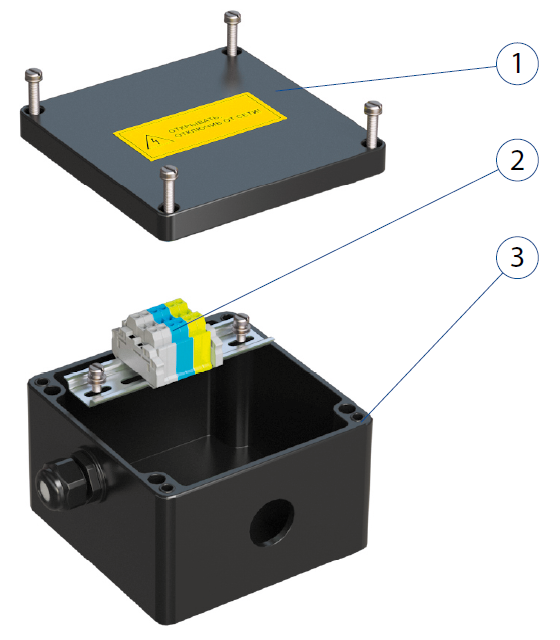

1. Крышка
2. Клеммы
3. Корпус

Обозначение сторон коробки

Коробка силовая распределительная

MexTRACE-HB-

ХХ

/

ХХ

/

XX

/

XX

/

X

/

X

.

X

1

2

3

4

5

6

7

1. количество отходящих нагревательных элементов, при необходимости сальникого ввода указать тип в зависимости от применяемого греющего кабеля. Для модификаций с адаптером для ввода греющих кабелей в коробку (S, SR) указать - 03. Дополнительно может быть указана сторона коробки.

   Тип сальникового ввода

   Наименование	Описание
   xF	Сальниковый ввод M20 для саморегулирующегося кабеля
   xH	Сальниковый ввод М25 для саморегулирующегося кабеля мощностью свыше 64 Вт/м
   xN	Сальниковый ввод М20 для кабеля постоянной мощности
   xP	Отверстие под сальник M20
   xR	Отверстие под сальник М25
   xT	Отверстие с заглушкой М20
   xV	Отверстие с заглушкой М25

   Где “х” – количество.

   Пример: MexTRACE-НВ-1H(C),2F(C)/...
   Коробка для подключения двух саморегулирующихся нагревательных секций мощностью до 64 Вт/м и одной более 64 Вт/м в комплекте с сальниковыми вводами. Сальниковые ввода расположены на стороне С.




2. типоразмер применяемой коробки (выбирается исходя из требуемого количества и размеров кабельных вводов).

   Таблица типоразмеров

   Размер ШхВхГ, мм	Типоразмер
   113х113х85	113
   122х120х90	122
   182х152х109	182
   271х134х136	271
   271х271х136	271*
   400х250х160	400
   544х271х136	544




3. количество и размер кабельных вводов (размеры от М16 до М63, количество вводов до 48 в зависимости от типоразмера коробки). Индекс “G” при наличии заглушки. Индекс “mb” при использовании металлического ввода для бронированного кабеля. Индекс “Gr” при наличии кольца заземления на металлическом сальнике для бронированного кабеля. Дополнительно может быть указана сторона коробки для установки ввода.




   Условные обозначения:	XX	M	ХХ	.	XX	(	XX	)
   	3.1		3.2		3.3		3.4

   3.1 - количество вводов;
   3.2 - размер сальникового ввода;
   3.3 - индекс типа ввода;
   3.3.1 - наличие заглушки кабельного ввода “G”;
   3.3.2 - металлический кабельный ввод для бронированного кабеля "mb"/ для небронированного"m";
   3.3.3- наличие кольца заземления "Gr";
   3.3.4 - наличие отверстия “O”;
   3.3.5 - наличие отверстия с заглушкой “OG”;
   3.4 - сторона расположения ввода.

   При отсутствии обозначения кабельного ввода применяется пластиковый сальниковый ввод.


   Пример: MexTRACE-HB-XX/ХХ/1М25.G(D),1M25.O(A)/...
   Коробка с одним пластиковым сальником и пластиковой заглушкой на стороне D, с одним отверстием на стороне А.




4. размер и количество применяемых винтовых зажимов. Индекс “П” при применении пружинных зажимов. Индекс “PE” для клемм заземления. Если необходима шина заземления указывается “шина PE”. Индексы “b”, “g” и другие применяются для определения цвета клемм.

   Типы зажимов

   Наименование	Описание
   K1	Для кабелей с сечением от 0,14 до 4 мм2
   K2	Для кабелей с сечением от 0,14 до 6 мм2
   K3	Для кабелей с сечением от 0,2 до 10 мм2
   K4	Для кабелей с сечением от 0,5 до 16 мм2
   K5	Для кабелей с сечением от 1,5 до 25 мм2
   K6	Для кабелей с сечением от 1,5 до 50 мм2





5. индекс “S” при наличии стойки (CK-1000) для крепления коробки на трубопроводе или оборудовании. Примечание: для коробок со стойкой CK-1000 указывается только количество кабельных вводов, клеммы, наличие индикаторной лампы. Типоразмеры совместимые с коробкой: 144, 182;

   Пример: MexTRACE-HB-XX/182(144)/1M25.G(D), 1M20.Gr(D)/1g,1b, 1PE-K1/S.L



6. индекс “L” при наличии индикаторной лампы (зеленый свет). Дополнительно возможно указать цвет лампы.

   Пример: MexTRACE-HB-XX/XX/XX/XX/S.L
   Коробка силовая распределительная CK-HB со стойкой для крепления на трубопроводе, с индикаторной лампой зеленого цвета.



* - Цвет лампы указывается в соответствии с п.7 условного обозначения. Если индекс цвета не указан предусматривается лампа зеленого цвета.

Например, для заказа коробки силовой распределительной MexTRACE-HB для подключения одного саморегулирующегося кабеля с сальниковым вводом М20 на стороне С, размером 109х182х152, с одной заглушкой М25 и одной заглушкой М20, с зажимом типа K1 с тремя голубыми клеммами, с индикаторной лампой и стойкой требуется указать:

MexTRACE-HB-1F(C)/182/1M25.Gr,1M20.Gr/3b-K1/S.L
