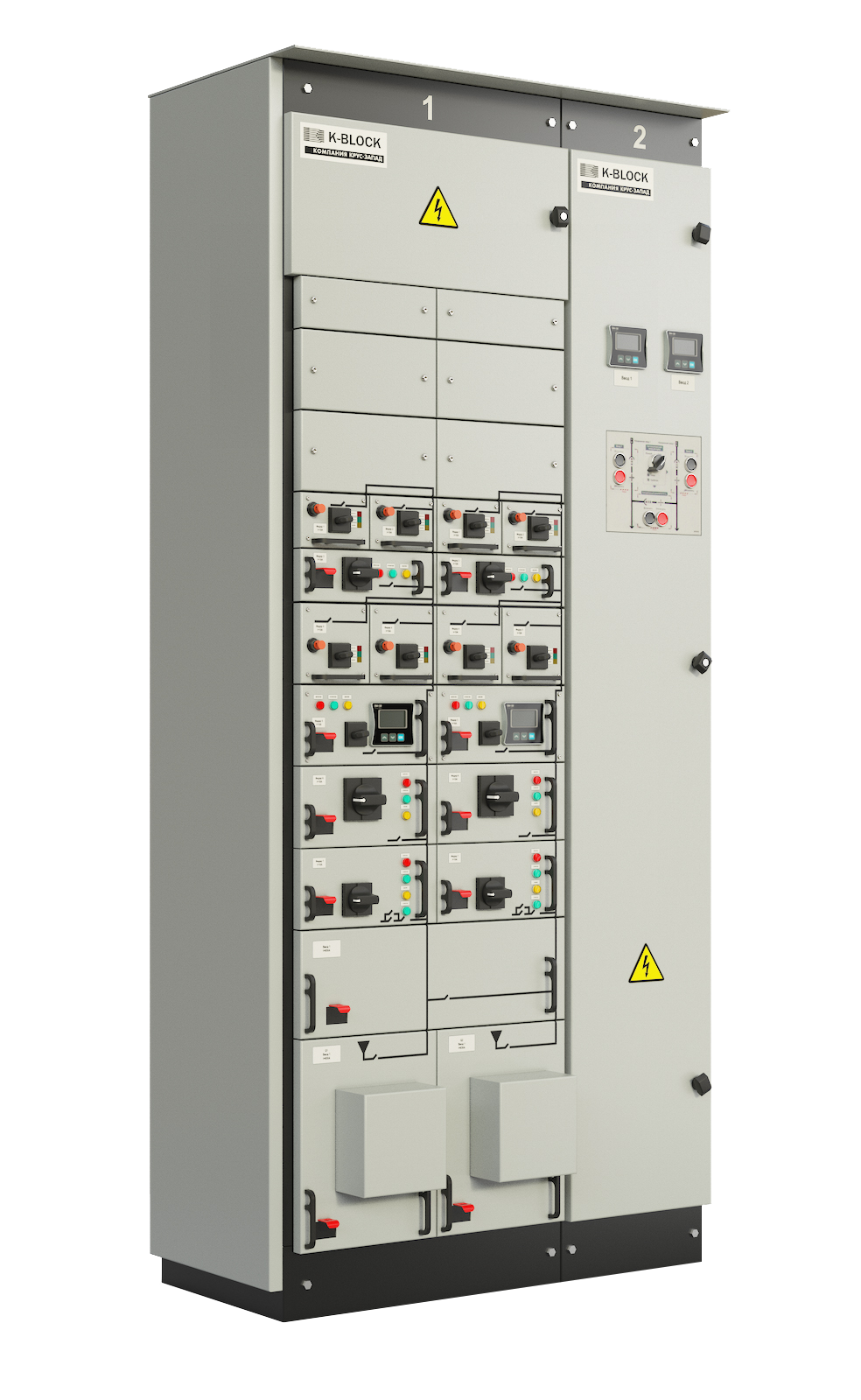

K-PANEL

Описание

Низковольтные комплектные устройства (НКУ) серии K-PANEL предназначены для приема и распределения элек-трической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 кВ в сетях с глухозаземленной или изолированной нейтралью, управления электрооборудованием и его защиты от токов короткого замыкания и перегрузок.

Конструкция

  • Верхнее или заднее расположение главных распределительных шин.
  • Все оборудование в щитах K-PANEL может иметь стационарное и втычное исполнение. Втычное исполнение реализуется с помощью готовых типовых втычных модулей (K-MODE).
  • Щиты K-PANEL производятся со степенью защиты до IP54.
  • Щиты K-PANEL могут иметь вид внутреннего разделения до 4b, что обеспечивает безопасную эксплуатацию оборудования.
  • Цвет щита K-PANEL определяется в соответствии с запросом заказчика.
  • Максимальный ток сборных шин 3200 А.

Информация для заказа

Изготовление щита распределения и управления осуществляется согласно данным технического задания и опросных листов.

Общие характеристики

Номинальное напряжение изоляции 1000 В
Номинальное напряжение  400 В
Частота 50 Гц
Номинальное импульсное выдерживаемое напряжение 12 кВ
Номинальное напряжение вторичных цепей, В 12/24/48/230
Категория перенапряжения IV
Номинальный ток (max) In

3200 A
Номинальный кратковременно выдерживаемый ток Icw 85 кА (действ.) / 1 с
Номинальный ударный ток Ipk 187 кА
Вид системы заземления TT, IT, TN-C, TN-C-S, TN-S
Сертификат Соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011, №ЕАЭС RU C-RU.МЮ62.В.01270/19
