CK-FS.85 Саморегулирующийся нагревательный элемент

Описание

Саморегулирующийся нагревательный элемент параллельного типа CK-FS.85 применяется для защиты от замерзания или поддержания температуры продукта в трубопроводах, емкостях и оборудовании, не подверженных пропарке, с температурой воздействия до 85°C.

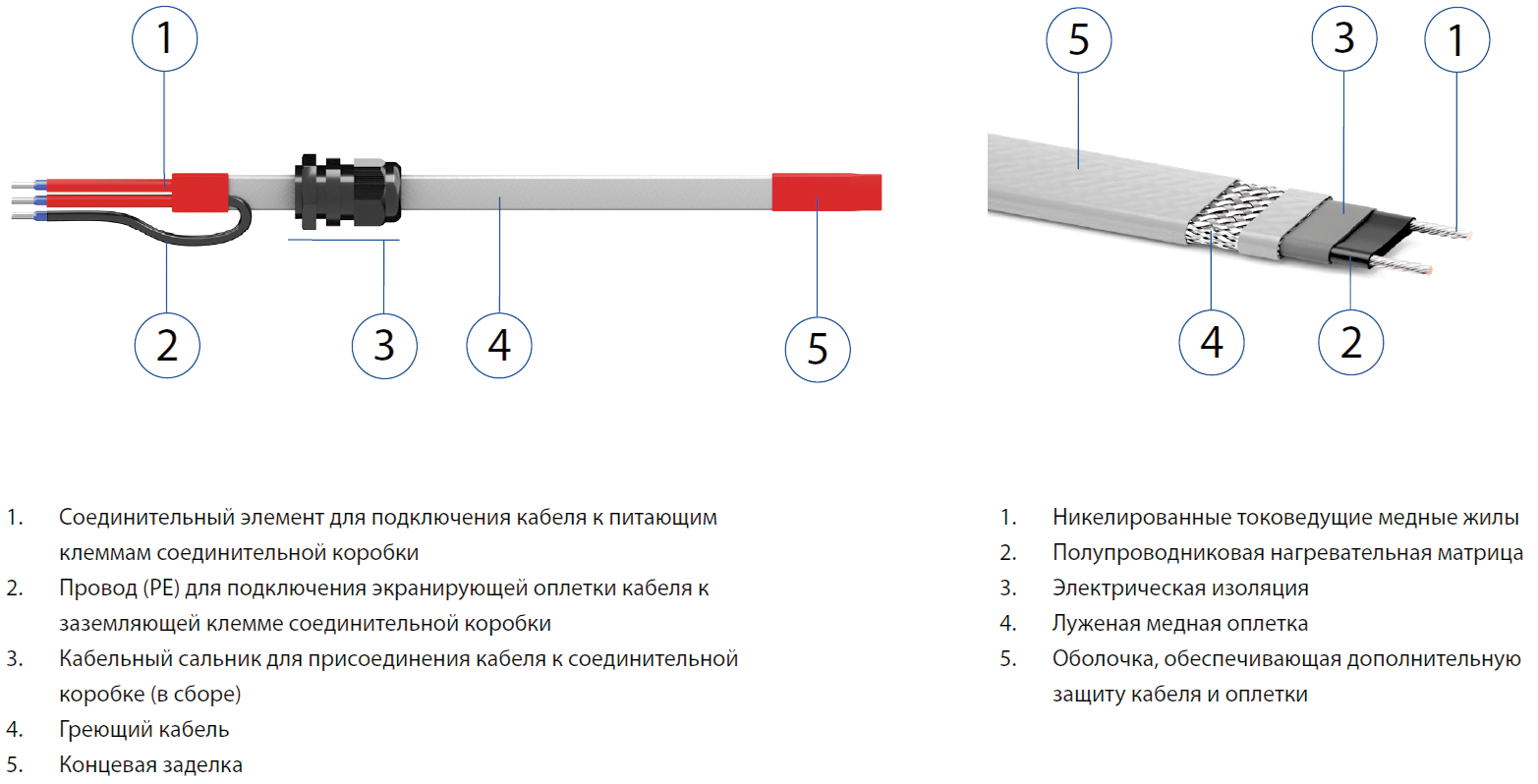

Саморегулирующийся нагревательный элемент является комплектным изделием, состоящим из греющего кабеля, соединительных элементов, вводного сальника и концевой заделки.

Конструкция

Саморегулирующиеся нагревательные элементы параллельного типа CK-FS.85 изготавливаются в нескольких модификациях с использованием греющих кабелей с различными оболочками. Материал оболочки обозначается соответствующей латинской буквой в конце артикула.

Фторполимер...................................................................................................CK-FS.85/_-f
Термопластик...................................................................................................CK-FS.85/_-t

Общие характеристики

Максимальная температура воздействия

85°С

Максимальная температура поддержания

65°С

Напряжение питания

~230 В

Материал оболочки

Фторполимер, термопластик

Материал жилы

Медь, медно-никелевый сплав

Тип греющего кабеля

Параллельный, саморегулирующийся

Классификация зон

Взрывоопасная, нормальная

Сертификат, категория взрывозащиты

Соответствует требованиям ТР ТС 012/2011,

№ТС RU C-RU.НА65.В.00705/20, 1Ex e IIC T6...T2 Gb X, Ex tb IIIC T85°С...T300°С Db X

Стойкость к ультрафиолетовому излучению

Да


Мощностные характеристики

График зависимости удельной мощности кабеля от температуры, при 230 В.


Маркировка

CK-FS.85/9 9 Вт/м
CK-FS.85/10 10 Вт/м
CK-FS.85/12 12 Вт/м
CK-FS.85/15 15 Вт/м
CK-FS.85/17 17 Вт/м
CK-FS.85/18 18 Вт/м
CK-FS.85/23 23 Вт/м
CK-FS.85/25 25 Вт/м
CK-FS.85/26 26 Вт/м
CK-FS.85/31 31 Вт/м
CK-FS.85/32 32 Вт/м
CK-FS.85/33 33 Вт/м
CK-FS.85/40 40 Вт/м
CK-FS.85/48 48 Вт/м

Информация для заказа

При заказе необходимо выбрать артикул нагревательного элемента, соответствующего техническим требованиям проекта, из таблицы «Маркировка» и указать материал оболочки и расчетную длину в метрах. Например, для заказа нагревательного элемента марки CK-FS.85 с использованием греющего кабеля с фторполимерной оболочкой, с удельной мощностью 23 Вт/м и расчетной длиной 30 метров, необходимо указать следующее наименование: CK-FS.85/23/30-f
