Описание
Нагревательный элемент постоянной мощности с металлической оболочкой CK-MI-2M применяется для защиты от замерзания или поддержания температуры продукта в трубопроводах, емкостях и оборудовании с температурой воздействия до 425°С. Нагревательный элемент постоянной мощности с металлической оболочкой является комплектным изделием, состоящим из греющего кабеля, сальника холодного ввода и концевой заделки. Так как кабель является кабелем параллельного типа с сегментным нагревателем, холодный ввод осуществляется разделкой кабеля.
Конструкция
|

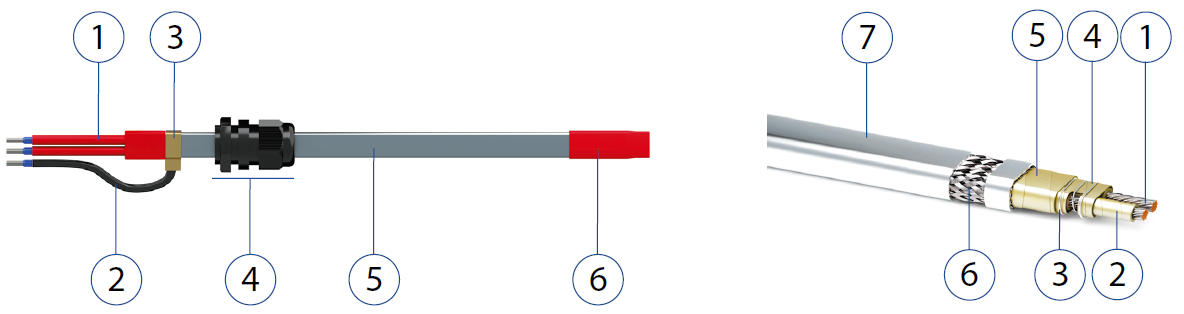

1. Провода для подключения кабеля к питающей клемме соединительной коробки 2. Провод (PE) для подключения экранирующей оплетки кабеля к заземляющей клемме силовой коробки 3. Соединительный хомут для подключения провода PE к металлической оболочке кабеля 4. Кабельный сальник ввода в силовую коробку для взрывоопасных зон (в сборе) 5. Греющий кабель в металлической оболочке 6. Концевая заделка |
1. Никелированные токоведущие медные жилы 2. Электрическая изоляция 3. Нагревательный элемент из сплава Ni и Cr 4. Контактная площадка 5. Электрическая изоляция 6. Бесшовная металлическая оболочка, обеспечивающая дополнительную защиту кабеля |
Нагревательный элемент постоянной мощности с металлической оболочкой CK-MI-2M применяется для защиты от замерзания или поддержания температуры продукта в трубопроводах, емкостях и оборудовании с температурой воздействия до 425°С.
Нагревательный элемент постоянной мощности с металлической оболочкой является комплектным изделием, состоящим из греющего кабеля, сальника холодного ввода и концевой заделки. Так как кабель является кабелем параллельного типа с сегментным нагревателем, холодный ввод осуществляется разделкой кабеля.
Общие характеристики
| Максимальная температура воздействия | 425°C |
| Максимальная температура поддержания | 340°C |
| Напряжение питания | ~230 В |
| Материал оболочки | Алюминий |
| Материал жилы проводника/нагревателя | Медь, медно-никелевый сплав / сплав 600 |
| Тип греющего кабеля | Параллельный, сегментный, постоянной мощности |
| Классификация зон | Взрывоопасная, нормальная |
| Сертификат, категория взрывозащиты |
Соответствует требованиям ТР ТС 012/2011, №ТС RU C-RU.НА65.В.00705/20, 1Ex e IIC T6...T1 Gb X, Ex tb IIIC T85°С...T450°С Db X |
Маркировка
| CK-MI-2M.15 | 15 Вт/м |
| CK-MI-2M.30 | 30 Вт/м |
| CK-MI-2M.50 | 50 Вт/м |
| CK-MI-2M.70 | 70 Вт/м |
| CK-MI-2M.100 | 100 Вт/м |
| CK-MI-2M.150 | 150 Вт/м |
