MexTRACE-RMO-EXE-01 (на 1 линию)
MexTRACE-RMO-EXE-01 (на 1 линию)

Описание

Одноканальный терморегулятор MexTRACE-RMO-EXE-01 предназначен для управления 1 линией электрообогрева и контроля состояния нагревательного элемента. Терморегулятор может управлять нагрузкой как по данным собственных измерений, так и по данным, полученным от внешних модулей. Возможно управление по температуре трубопровода без применения температурных датчиков - по токовым параметрам нагрузки. MexTRACE-RMO-EXE-01 обеспечивает измерение рабочего тока, измерение дифференциального тока (тока утечки), а также выполнение функций блокировок по данным параметрам.

Терморегулятор может эксплуатироваться автономно или в составе автоматизированных систем электрообогрева.

Обмен данными с системой контроля/управления осуществляется через комбинированный последовательный интерфейс RS-485/CAN.

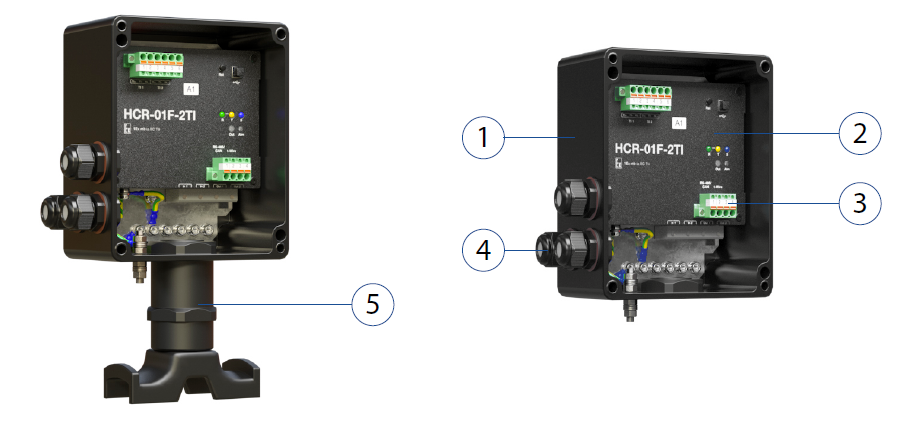

Конструкция

1. Взрывозащищенный корпус
2. Взрывозащищенное одноканальное устройство управления нагрузкой
3. Клеммы
4. Кабельные вводы
5. Адаптер для ввода нагревательных кабелей

Информация для заказа

При заказе модуля распределения и управления (1 линия управления) необходимо указать артикул: MexTRACE-RMO-EXE-01

При заказе контроллера управления необходимо указать артикул: HCR-01F-2TI Ex

Режимы работы

Для управления нагревательными секциями предусмотрены следующие режимы работы:
- «Нагрев выкл.» («Heater OFF») - Линия постоянно выключена.
- «Нагрев вкл.» («Heater ON») - Линия постоянно включена.
- «Дистанционный» («Remote») - Управление линией происходит по сигналам с верхнего уровня через интерфейсы связи.
- «Режим термостата» («Thermal Relay») - Устройство поддерживает заданную пользователем температуру объекта по данным с датчика температуры.
- ШИМ» («PWM») - Периодическое включение и отключение линии в зависимости от указанных пользователем периода и длительности рабочего цикла ШИМ.
- «Пропорциональный ШИМ» («Proportional PWM»)
- Длительность рабочего цикла ШИМ линейно интерполируется между двумя точками: верхней и нижней уставками. Для каждой уставки задаются температура и длительность рабочего цикла. Если температура воздуха не превышает нижней уставки, значение рабочего цикла будет постоянно и равно значению в этой уставке. Если температура воздуха превышает верхнюю уставку, значение рабочего цикла будет нулевым, линия будет выключена. Время включения линии между нижним и верхним пределами определяется интерполяцией.

Общие характеристики

Номинальное напряжение 230 В, 50 Гц
Количество линий управления 1
Рабочий ток до 40 А
Интерфейс связи (опционально) / протокол RS-485(CAN) / ModBus RTU (CANopen)
Вид системы заземления TN-S, TN-C, TN-C-S
Степень защиты IP 66
Сертификат, категория взрывозащиты Соответствует требованиям ТР ТС 012/2011, №ТС RU C-RU.AM02.B.00549/21,1Ex e mb [ia Ga] IIC T5 Gb X
Тип подключаемых датчиков температуры Pt100; Pt1000; Ni100; Cu 100; Cu 50; 100 M; 50 M; Pt 50; 50 П; 100 П; 1000 П ТЖК(J), ТХА(K), ТНН(N), ТХК(L), ТХКН(E), ТПП(R), ТМК(T), ТВР(A1), ТВР(A2), ТВР(A3), ТПП(S), ТПР(B), ТМК(M)
Количество подключаемых температурных датчиков 2 шт.
Схема подключения температурных датчиков трехпроводная, двухпроводная
Коммутируемое напряжение переменного тока 0…480 В
Диапазон измерения тока нагрузки 0…40 А
Диапазон измерения дифференциального тока 0...400 мА
Диапазон рабочих температур -60...+55 °C
Габариты ШхВхГ 152х180х109 мм

Схема внешних подключений

01-1.png 01-2.png
Подключение однофазной нагрузки Подключение двухфазной нагрузки
