MexTRACE-RMO-EXE-06 | "КРУС-Запад"
Описание
Модуль распределения и управления MexTRACE-RMO-EXE - это устройство, предназначенное для контроля состояния и управления 6 линиями электрообогрева в составе автоматизированной системы управления электрообогревом.
Устройство может управлять цепями обогрева по данным полученным от модуля измерения и управления MexTRACE-RMM-EXE или по данным собственных измерений.
MexTRACE-RMO-EXE - комплектное изделие, состоящее из взрывозащищенного корпуса, с установленными внутри контроллером и клеммами.

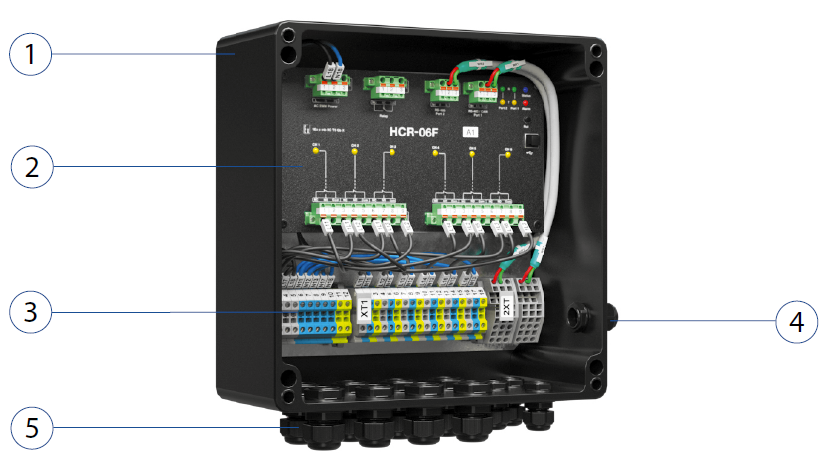

Конструкция
1. Взрывозащищенный корпус
2. Взрывозащищенное устройство управления нагрузкой
3. Клеммы
4. Кабельные вводы питающего кабеля
5. Кабельные вводы для подключения греющих кабелей
Информация для заказа
При заказе модуля распределения и управления (6 линий управления) необходимо указать артикул: MexTRACE-RMO-EXE-06
При заказе контроллера управления необходимо указать артикул: HCR-06F Eх
Общие характеристики
| Номинальное напряжение | 230/400 В, 50 Гц |
| Количество линий управления | 6 |
| Рабочий ток | каждой линии до 12 А |
| Интерфейс связи (опционально) / протокол | RS-485(CAN) / ModBus RTU (CANopen) |
| Вид системы заземления | TN-S, TN-C, TN-C-S |
| Степень защиты | IP 66 |
| Сертификат, категория взрывозащиты |
Соответствует требованиям ТР ТС 012/2011, №ТС RU C-RU.AM02.B.00549/21, 1 Ex e mb IIC T5 Gb X |
| Коммутируемое напряжение переменного тока | 0…250 В |
| Диапазон измерения тока нагрузки | 0…30 А |
| Диапазон рабочих температур | -60...+55 °C |
| Габариты ШхВхГ | 271х280х145мм |
Режимы работы
Для управления нагревательными секциями предусмотрены следующие режимы работы:
-«Нагрев выкл.» («Heater OFF») - Линия постоянно выключена.
- «Нагрев вкл.» («Heater ON») - Линия постоянно включена.
- «Дистанционный» («Remote») - Управление линией происходит по сигналам с верхнего уровня через интерфейсы связи.
- «Режим термостата» («Thermal Relay») - Устройство поддерживает заданную пользователем температуру объекта по данным с датчика температуры.
- «ШИМ» («PWM») - Периодическое включение и отключение линии в зависимости от указанных пользователем периода и длительности рабочего цикла ШИМ.
- «Пропорциональный ШИМ» («Proportional PWM») - Длительность рабочего цикла ШИМ линейно интерполируется между двумя точками: верхней и нижней уставками. Для каждой уставки задаются температура и длительность рабочего цикла. Если температура воздуха не превышает нижней уставки, значение рабочего цикла будет постоянно и равно значению в этой уставке. Если температура воздуха превышает верхнюю уставку, значение рабочего цикла будет нулевым, линия будет выключена. Время включения линии между нижним и верхним пределами определяется интерполяцией.
-«Нагрев выкл.» («Heater OFF») - Линия постоянно выключена.
- «Нагрев вкл.» («Heater ON») - Линия постоянно включена.
- «Дистанционный» («Remote») - Управление линией происходит по сигналам с верхнего уровня через интерфейсы связи.
- «Режим термостата» («Thermal Relay») - Устройство поддерживает заданную пользователем температуру объекта по данным с датчика температуры.
- «ШИМ» («PWM») - Периодическое включение и отключение линии в зависимости от указанных пользователем периода и длительности рабочего цикла ШИМ.
- «Пропорциональный ШИМ» («Proportional PWM») - Длительность рабочего цикла ШИМ линейно интерполируется между двумя точками: верхней и нижней уставками. Для каждой уставки задаются температура и длительность рабочего цикла. Если температура воздуха не превышает нижней уставки, значение рабочего цикла будет постоянно и равно значению в этой уставке. Если температура воздуха превышает верхнюю уставку, значение рабочего цикла будет нулевым, линия будет выключена. Время включения линии между нижним и верхним пределами определяется интерполяцией.
Схема внешних подключений
Принципиальная схема
