СК-МI-1М.CL Холодный ввод

Описание

Холодный ввод для греющего кабеля с минеральной изоляцией. Совместимость: нагревательные элементы CK-MI-1M.

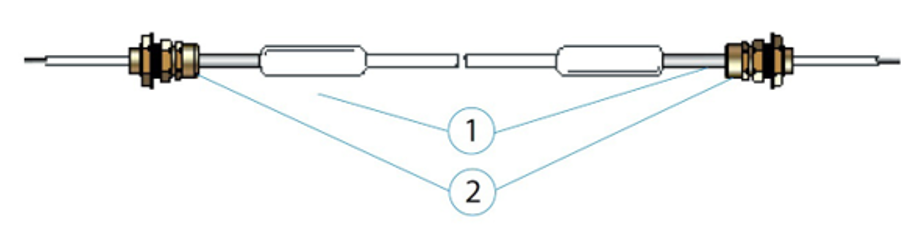

Конструкция

Состав набора для подключения

1.                  Кабель холодного ввода 1,5 м (2 шт.)

2.                  Кабельный сальник ввода в силовую коробку для взрывоопасных зон (в сборе) (2 шт.)

Информация для заказа

При заказе необходимо выбрать артикул холодного ввода CK-MI-1M.CL из таблицы «Маркировка» и указать материал оболочки кабеля, с которым он будет использоваться.

Например, для заказа соединительного комплекта СK-MI-1M.CONN сечения 2,5 мм2, используемого с греющим кабелем с оболочкой из нержавеющей стали, необходимо указать следующее наименование: CK-MI-1M.CL-S.2,5


Маркировка

Артикул
СК-МI-1М.CL-N.2,5
СК-МI-1М.CL-N.6
СК-МI-1М.CL-N.10
СК-МI-1М.CL-S.2,5
СК-МI-1М.CL-S.6
СК-МI-1М.CL-S.10
СК-МI-1М.CL-A.2,5
СК-МI-1М.CL-A.6
СК-МI-1М.CL-A.10


Модификации

Холодный ввод CK-MI-1M.CL изготавливается в нескольких модификациях в зависимости от материалов оболочки кабелей, с которыми он используется. Материал оболочки обозначается соответствующей латинской буквой в конце артикула.

Соответствие материала оболочки кабеля маркировке холодного ввода:

Медно-никелевый сплав  CK-MI-1M.CL-N
Нержавеющая сталь  CK-MI-1M.CL-S
Alloy 825  CK-MI-1M.CL-A

В зависимости от рабочего тока выбирается сечение холодного ввода CK-MI-1M.CL и обозначается соответствующей цифрой в конце артикула.

Выбор сечения холодного ввода для греющих кабелей с минеральной изоляцией CK-MI-1M:

Номинал сечения, мм2

Максимальная сила тока, А (тип В)

Внешний диаметр, мм

2,5

34

5,3

6

57

6,4

10

77

7,3
