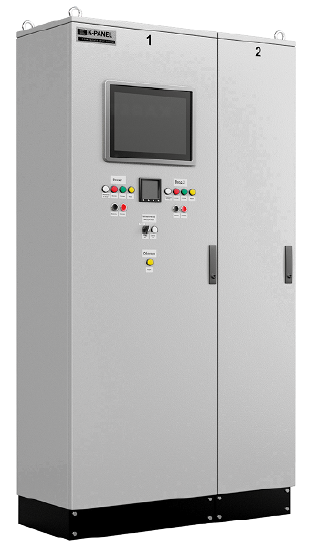

K-PANEL Щит распределения и управления | "КРУС-Запад"
Описание
Низковольтные комплектные устройства (НКУ) серии K-PANEL предназначены для приема и распределения элек-трической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 кВ в сетях с глухозаземленной или изолированной нейтралью, управления электрооборудованием и его защиты от токов короткого замыкания и перегрузок.
Конструкция
- Верхнее или заднее расположение главных распределительных шин.
- Все оборудование в щитах K-PANEL может иметь стационарное и втычное исполнение. Втычное исполнение реализуется с помощью готовых типовых втычных модулей (K-MODE).
- Щиты K-PANEL производятся со степенью защиты до IP54.
- Щиты K-PANEL могут иметь вид внутреннего разделения до 4b, что обеспечивает безопасную эксплуатацию оборудования.
- Цвет щита K-PANEL определяется в соответствии с запросом заказчика.
- Максимальный ток сборных шин 3200 А.
Информация для заказа
Изготовление щита распределения и управления осуществляется согласно данным технического задания и опросных листов.
Общие характеристики
| Номинальное напряжение изоляции | 1000 В |
| Номинальное напряжение | 400 В |
| Частота | 50 Гц |
| Номинальное импульсное выдерживаемое напряжение | 12 кВ |
| Номинальное напряжение вторичных цепей, В | 12/24/48/230 |
| Категория перенапряжения | IV |
|
Номинальный ток (max) In
|
3200 A |
| Номинальный кратковременно выдерживаемый ток Icw | 85 кА (действ.) / 1 с |
| Номинальный ударный ток Ipk | 187 кА |
| Вид системы заземления | TT, IT, TN-C, TN-C-S, TN-S |
| Сертификат | Соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011, №ЕАЭС RU C-RU.МЮ62.В.01270/19 |
